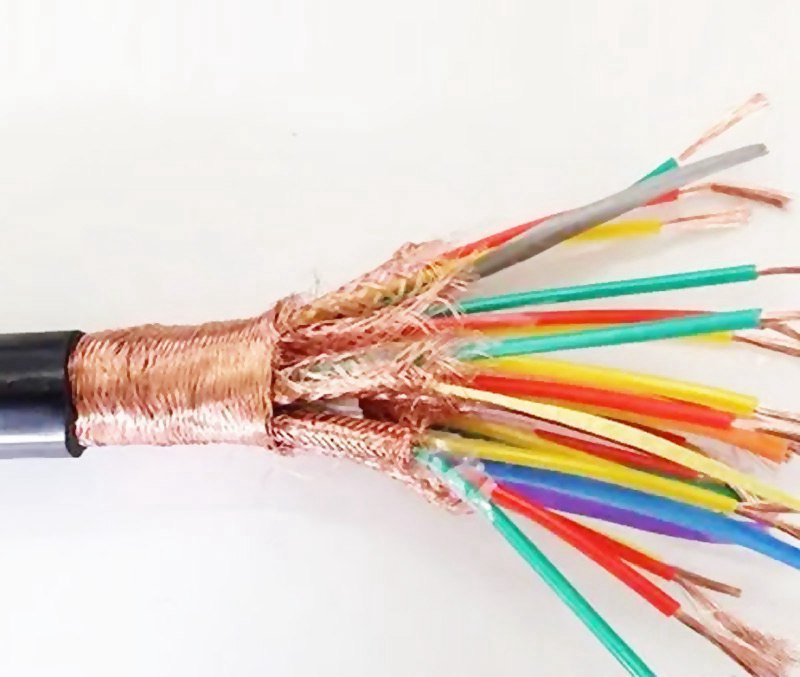

屏蔽电缆与双屏蔽电缆SYVPVP-75-5-2是什么电缆?
一 用处
适用于无线电通讯,公共电视天线,闭路监控体系,高频率,播送和有关电子设备中传输射频(视频)的信号。
二 运用条件环境湿度:-40℃~~+65℃、-40+250℃相对湿度:湿度为+40℃时达98%
三 选用规范 GB/T14864-1993
1. 特性阻抗相同——75欧姆;
2. 外层护套,屏蔽层结构,编数挑选,原料挑选,屏蔽层数,绝缘层外径等底子相同;
[不同点]:
1. 绝缘层物理特性不同:SYV是聚乙烯填充,介电常数ε=2.2-2.4左右;而SYWV也是聚乙烯填充,但充有80%的氮气气泡,聚乙烯含量只要20%,
微观均匀介电常数ε=1.4左右;ε=εˊ+jε",其间ε为损耗项,空气的ε底子为“1”,这一工艺成就于90年代,它有用降低了同轴电缆的介电损耗;
2. 芯线直径不同:以75-5为例,因为-5电缆结构规范规则,绝缘层外径(即屏蔽层内径)是4.8mm,不能改动,为了确保75Ω的特性阻抗,
而特性阻抗只与表里导体直径比和绝缘层的介电常数ε巨细有关,ε大芯线细,ε小芯线粗,芯线直径:SYV是0.78-0.8mm, SYWV是1.0mm;
芯线结构方式都可所以单股或多股;这一差异,导致了芯线电阻的不同。如实测天成、爱普SYV75-5电缆,1000米芯线直流电阻39Ω,典型
SYWV75-5电缆, 1000米芯的直流电阻19-20Ω;
3. 上述两项底子差异,决议了两种电缆的传输特性——传输衰减不同,SYV电缆是前期的同轴电缆,在几十上百年时间里一向用它传输,包含传输射频信号;
但后来当SYWV呈现后,射频以上波段就很少使用SYV了,因为高频衰减不同太大了;渐渐的SYV就底子上首要用在监控视频传输上了,也就把这种射频电缆的
“元老”,改称为“视频电缆”了。但这绝不等于说:SYV“视频电缆”的视频传输特性比SYWV好,实际情况刚好相反,SYWV的视频传输特性也全面优于
SYV电缆。这方面的误解很遍及,且我国南边比北方的误解要严峻,以为传输视频信号,“必须用视频电缆”。实测1000米电缆视频传输功能,SYWV75-5/64
编电缆:0.5M—5.15db,6M—19.12db;国标SYV75-5/96编电缆:0.5M—6.43db,6M—21.76db(相同编网结构电缆衰减比发泡电缆大3db——即大1.4倍以上),
有一个还挺有名的厂家产品,SYV75-5/128编电缆,6M—25.22db,衰减比发泡电缆大6db以上——即大2倍多];
4. 关于高编电缆,一般指96-128编以上的电缆。高编电缆显着特点是:屏蔽层的直流电阻小,200KHz以下的低频衰削减,对按捺低频搅扰有利,实测标明,
200KHz-6MHz频率,因为“趋肤效应”,128编和64编衰减相同。(高频电流只在芯线外外表,屏蔽层内外表层活动)。从频率失真(高低频衰减差异)看,
高编电缆反而严峻。频率失真直接影响便是视频信号的各种频率成分的正常份额的改变,它直接影响到图画失真;
5. 铜包钢芯线:这是SYWV电缆的一种,用于有线电视46MHz以上的射频传输,因为“趋肤效应”,电流只在钢丝外面的铜皮里活动,衰减特性和纯铜芯线相同,
可抗拉强度却远高于铜线;但这种电缆用于视频传输不行,0-200KHz低频衰减太大;
6. SYWV电缆视频、射频传输特性都优异,并且因为有巨大的有线电视商场的支撑,产值很大,价格也有优势;
7. 关于视频线和射频线的问题,既有误解,也有误导,论坛里的剧烈争辩便是例子。但我们都应该尊重实践:用1000米75-5电缆,传输一个五颜六色摄像机的信号,结尾送给器,
器环路输出给示波器,丈量“色同步头”的起伏,原信号是0.3V
1.SYV实心电缆所选用的屏蔽层资料、结构、编数、层数等类型,SYWV发泡电缆也都有,挑选电缆时不要被单个厂家或销售商蒙了;但SYWV发泡电缆有的只用于射频传输的结构,如
铜包钢芯线,铝箔屏蔽,铝镁合金编网(不行焊接)等,SYV实心电缆都很少选用;
2.搅扰不是从编网缝隙中“钻”进去的、漏进去的;它是搅扰感应电流,在屏蔽层总向电阻上产生了搅扰电压(电动势),并经过两头匹配电阻对视频信号构成搅扰的。高编电缆屏蔽
层总向电阻比低编电缆小一些,形对搅扰成的感应电动势也相同小一些,对按捺搅扰有利一些,但这仅仅必定程度的削弱,不能把高编电缆看成是“抗搅扰电缆”。
四 结构参数表
类型 |
线缆结构 |
绝缘外径mm |
电缆外径mm |
制作长度(m) |
核算分量kg/km |
||
根/直径 |
外径mm |
规范 |
短 |
||||
SYV50-1 |
7/0.09 |
0.27 |
0.87±0.05 |
1.9±0.10 |
50~200 |
3 |
7.56 |
SYV50-2-1 |
7/0.15 |
0.45 |
1.5±0.10 |
2.9±0.10 |
50~200 |
3 |
15.46 |
SYV50-2-2 |
1/0.68 |
0.68 |
2.2±0.10 |
4.0±0.20 |
100~200 |
5 |
30.92 |
SYV50-3 |
1/0.90 |
0.90 |
3.0±0.15 |
5.0±0.25 |
100~200 |
7 |
45.48 |
SYV50-5-1 |
1/1.37 |
1.37 |
4.6±0.20 |
7.0±0.30 |
100~200 |
7 |
83.18 |
SYV50-5-2 |
1/1.37 |
1.37 |
4.6±0.20 |
7.8±0.30 |
100~200 |
7 |
120.19 |
SYV50-7-1 |
7/0.76 |
2.28 |
7.3±0.25 |
10.2±0.30 |
50~100 |
7 |
167.99 |
SYV50-7-2 |
7/0.76 |
2.28 |
7.3±0.25 |
11.2±0.30 |
50~100 |
7 |
244.17 |
SYV50-9 |
7/0.95 |
2.85 |
9.0±0.30 |
12.4±0.40 |
50~100 |
7 |
237.85 |
SYV50-12 |
7/1.20 |
3.60 |
11.5±0.40 |
15.0±0.50 |
100~200 |
7 |
337.10 |
SYV50-15 |
7/1.54 |
4.62 |
15±0.50 |
19±0.50 |
100~200 |
10 |
517.75 |
SYV50-17 |
19/1.04 |
5.20 |
17.3±0.70 |
22±0.60 |
100~200 |
10 |
730.14 |
SYV50-23-1 |
19/1.37 |
6.85 |
23±1.0 |
28.8±0.70 |
100~200 |
10 |
1181.78 |
SYV75-2 |
7/0.08 |
0.24 |
1.5±0.10 |
2.9±0.10 |
50~200 |
5 |
15.77 |
SYV75-3 |
7/0.17 |
0.51 |
3.0±0.15 |
5.0±0.25 |
50~200 |
5 |
41.79 |
SYV75-5-1 |
1/0.72 |
0.72 |
4.6±0.20 |
7.1±0.30 |
100~200 |
5 |
76.56 |
SYV75-5-2 |
7/0.26 |
0.78 |
4.6±0.20 |
7.1±0.30 |
100~100 |
5 |
76.37 |
SYV75-7 |
7/0.40 |
1.20 |
7.3±0.25 |
10.2±0.30 |
50~200 |
5 |
150.72 |
SYV75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
12.4±0.40 |
50~200 |
5 |
212.59 |
SYV75-12 |
7/0.64 |
1.92 |
11.5±0.40 |
15.0±0.50 |
100~200 |
5 |
301.26 |
SYV75-15 |
7/0.82 |
2.46 |
15.0±0.50 |
19.0±0.50 |
100~200 |
10 |
444.99 |
SYV75-17 |
7/0.95 |
2.85 |
17.3±0.70 |
22.2±0.60 |
100~200 |
10 |
646.12 |
SYV75-23-1 |
7/1.27 |
3.81 |
23±1.0 |
28.8±0.70 |
100~200 |
10 |
1038.20 |
SYV75-28-1 |
7/1.5 |
4.5 |
28±1.0 |
34.5±0.80 |
100~200 |
10 |
1450.57 |
